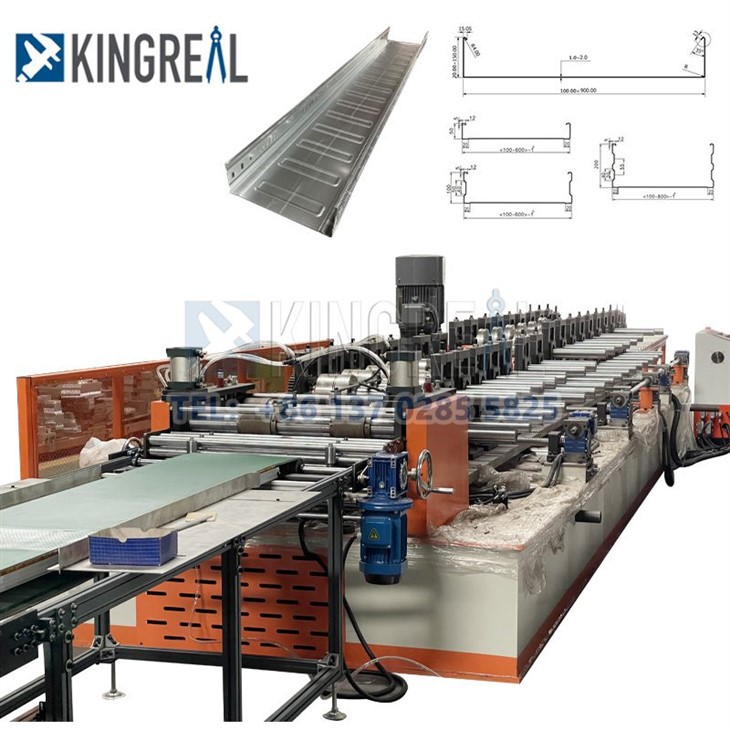

Hoge precisie kabelgoot rolvormmachine
Werkproces van kabelgootrolvormmachine
Korte introductie van kabelgootrolvormmachine
|
KINGREAL kanaalkabelgoot rolvormmachine (rolvormmachine) is een volledig automatische productielijn voor de elektrische kabelgoot. 2. Rolinstructies voor brugproducten: Specificaties kabelgoot rolbereik: 100-900 mm lengte x 50 mm hoogte 3. Overzicht van de structuur van de kabelgootrolvormmachine 3.1 Afwikkelmachine Technische parameters: plaatbreedte: 150-1050 mm; materiaaldikte 0,8-2,0 mm; Uitzettings- en krimpbereik binnendiameter ф460-510 mm; Roldiameter: φ1200 mm; draaggewicht: minder dan of gelijk aan 7 T 3.2 nivelleringsmachine A. Aantal werkrollen: negen-rollen-nivelleringsmachine B. Structurele kenmerken: De stijfheid en oppervlakteruwheid van de egaliseerrol zijn sterk verbeterd na afschrikken en temperen en verchromen; het is samengesteld uit een aandrukrol en een nivelleringsrol, de aandrukrol kan dat zijn afzonderlijk aangepast, en de nivelleringsbovenrol wordt aangenomen De algehele structuur is voorzien van twee verstelpunten aan de voor- en achterzijde, die een bepaalde hellingshoek kan vormen, wat handig is om de nivellerende kwaliteit. Het invoeruiteinde van de nivelleringsmachine is uitgerust met een paar van geleidende platte rollen en twee paar geleidende verticale rollen. De verticale geleiderollen kunnen in het midden en tegelijkertijd bewegen. Handwielverstelling, met schaal, handig voor centreren.
|
|
|
|
3.3 NC1050 servofeeder A. Functie: voeden B. Structurele kenmerken: Aangedreven door servomotor. Meer-fasevoeding: 10 verschillende groepen voedingslengtes kunnen worden ingevoerd, het LCD-aanraakscherm is handig om verschillende te wijzigen en in te stellen technische parameters. Het automatische inductiestartsysteem is gekoppeld aan de punch (controleer het begin van de stoot). 3.4 JH21-400B stempelmachine Ponsmachine: het machinelichaam is gelast door stalen plaat, met goede stijfheid en mooie verschijning. Het maakt gebruik van een gecombineerde pneumatische wrijvingskoppeling. 3.5 Transportgeleidingstabel A. Vorm: Type aandrijfrol (transportmateriaal) B. Functie en structuur: het plaatwerk komt na de geleidingspons en het snijden binnen de rolvormmachine soepel. Het geleidingsapparaat bestaat hoofdzakelijk uit een luchtcilinder. Het geleidewiel kan eenvoudig worden aangepast aan verschillende velbreedtes. |
|
3.6 Gastheer vormen 3.6.1. 22 gangen van vormframe (dubbele rij) 3.6.2 Methode voor breedteverstelling: elektrische bediening 3.6.3 Diameter rollenas: ¢65 mm 3.6.4. Materiaal rolmatrijs: Gcr15, gedoofd, HRC58-62 graden 3.6.5 Twee motoren met variabele frequentie van 11 kW Rolmateriaal: GCr15 3.7 run-tabel Structuur: roltype, geen stroom 3. 8 Elektrisch besturingssysteem De hele lijn maakt gebruik van geïmporteerde PLC-besturing, 8 inch LCD-aanraakscherm en mens-machine interface. Het realiseert de interactie tussen mens en PLC. De operator doorloopt automatisch het ingestelde programma (programmeerbare besturing) en bewaakt het besturingsproces, zodat de operator de productielijn kan besturen. En wijzig de controleparameters en kan de bedrijfsstatus van de apparatuur controleren, bedrijfsparameters en foutindicaties in realtime. De lengte van de onderdelen is digitaal in te stellen en de lengte van de onderdelen is aan te passen. Real- monitoring van de bedrijfsstatus van de apparatuur en foutindicatie.
|
|
Kenmerken van de kabelgootmachine
|
Automatische invoer-eerste nivellering-invoer (servo)-ponsen-snijden-transporteren van materiaal-vormen-afvoeren - Decoiler - Precisie-nivelleerder - ponsstation met ponsmatrijzen - Servofeeder - Hoofdrolvormstation - Hydraulisch knipstation - Productenstapelaar - Elektrisch en hydraulisch systeem
|
|
Technische specificatie van de machine voor het maken van kabelgoten
|
Materiaalvereisten |
Q235 koudgewalste plaat |
|
Dikte van plaatmateriaal |
1,6 ~ 2,0 mm |
|
Breedte kabelgoot |
Afhankelijk van de productiebehoeften kan een verscheidenheid aan kabelgoten met een strookbreedte van 150 mm kleiner dan of gelijk aan § kleiner dan of gelijk aan 1050 mm worden gevormd. |
|
Productiesnelheid |
Continue vormsnelheid 0-6 m/min. |
|
Productielijn |
Volautomatische PLC-besturing met touchscreenbediening |
|
Rolvormstandaards |
22 Rollenstation |
|
Materialen voor het vormen van rollen |
GCr15-blusbehandeling |
|
Rijmethode |
Versnellingsbak rijden |
|
Elektrisch besturingssysteem |
PLC-besturing |
|
Totaal geïnstalleerd vermogen |
ongeveer 95kw |
|
Dimensie |
32*2.3*1.8M (L*W*H) |
kabelgoot maken Machine WorkFlow

Kabelgootproduct in fabriek




Gerelateerde producttekening van de kabelgoot




Producttoepassing kabelgoot

Uitgebreide kabelsysteemoplossingen

KINGREAL Roll Former streeft ernaar klanten een compleet assortiment volwassen en betrouwbare kabelsysteemoplossingen te bieden.
KINGREAL Roll Former levert een rolvormmachine voor kabelgoten voor het produceren van verschillende typen kabelgoten-waaronder kabelgootafdekkingen, geperforeerde kabelgoten, laddergoten en massieve- bodemgoten.
Onze rolvormmachine voor kabelgoten is geschikt voor profielen van diverse materialen en specificaties en voldoet volledig aan de uiteenlopende behoeften van verschillende kabeltechnische projecten. We maken de productie mogelijk van specifieke kabelgootproducten die op-locatie nodig zijn, geschikt voor toepassingen variërend van het bouwen van stroomdistributie en industriële faciliteiten tot infrastructuurprojecten.
Daarnaast biedt KINGREAL Roll Former rolvormmachines voor din-railprofielen. Deze apparatuur is ook ontworpen voor de energiesector en automatiseert het rolvormen van DIN-railprofielen die worden gebruikt in elektrische schakelkasten.
Het vormt een aanvulling op onze rolvormmachines voor kabelgoten, waardoor klanten een volledige reeks stroom-gerelateerde componenten kunnen produceren in een- one-stop-proces; dit verlaagt de kosten die gepaard gaan met de aanschaf van meerdere machines en verbetert de algehele productie-efficiëntie.
2026-project:Kabelgoot rolvormmachine




KINGREAL Roll Former heeft de productie en -inbedrijfstelling in de fabriek voltooid van een op maat-gebouwde rolvormmachine voor kabelgoten voor een Algerijnse klant. We nodigden de klant oprecht uit om onze fabriek te bezoeken voor het acceptatieproces van de apparatuur.
De acceptatieprocedure stond onder toezicht van het professionele team van KINGREAL Roll Former en omvatte een uitgebreide reeks standaardcontroles: het inspecteren van het structurele uiterlijk van de kabelgootrolvormmachine, het testen van de operationele prestaties, het verifiëren van de flexibiliteit van het systeem bij het aanpassen aan meerdere productspecificaties en het meten van de maatnauwkeurigheid van de eindproducten.
De stabiele prestaties van de rolvormmachine voor kabelgoten en de hoge kwaliteit van de eindproducten kregen veel lof van de Algerijnse klant, wat de succesvolle afronding van het -acceptatieproces ter plaatse markeerde.
Voor meer informatie over dit project kunt u terecht op de volgende link:Algerije Project: rolvormmachine voor kabelgoten
One-One-stop-serviceproces

KINGREAL Roll Former biedt uitgebreide service van begin- tot- eind- die pre-verkoop-, in-proces- en post-verkoopfasen omvat.
In eerste instantie krijgt KINGREAL Roll Former een grondig inzicht in de eisen van de klant om op maat gemaakte kabelgootrolvormmachineontwerpen te creëren, gevolgd door precisieproductie door ons productieteam. Zodra de productie is voltooid, worden klanten uitgenodigd om de machine persoonlijk te inspecteren; de verzending vindt pas plaats nadat alles als correct is geverifieerd.
Ten slotte stuurt KINGREAL Roll Former professionele ingenieurs naar de locatie van de klant om de installatie af te handelen en operationele training te geven.
Bovendien houdt het KINGREAL Roll Former-team voortdurend toezicht op de operationele status van de kabelgootrolvormmachine, waardoor de voortdurende levering van diensten zoals de levering en het onderhoud van reserveonderdelen wordt gegarandeerd.
Klantbezoek

KINGREAL ROLL FORMER heet klanten van over de hele wereld van harte welkom om onze fabriek in China te bezoeken. Aarzel niet om onmiddellijk contact met ons op te nemen als u hulp nodig heeft.
